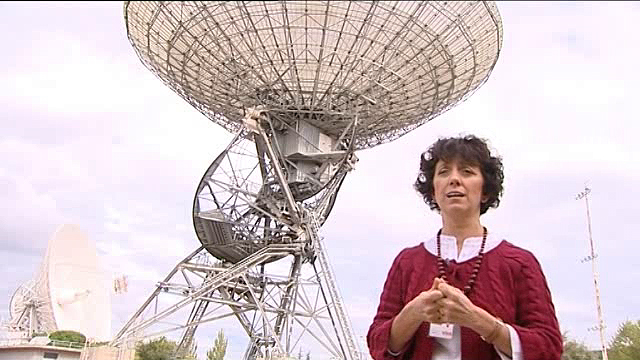

UNED - PARTNer: un radiotelescopio en el aula - 03/02/12

• UNED - PARTNer: un radiotelescopio en el aula - 03/02/12
•

Juan Ángel Vaquerizo Gallego es astrofísico y trabaja en proyectos educativos relacionados con la Astronomía y la Radioastronomía. Forma parte de la Unidad de Cultura Científica del Centro de Astrobiología (CSIC-INTA). Tomado de: http://www.caosyciencia.com

 Es el coordinador del Proyecto PARTNeR

Vídeos del I Concurso de Cohetes de Agua

Con motivo al I Concurso de Cohetes de Agua organizado por El Centro de Entrenamiento y Visitantes, INTA-NASA, ubicado en Robledo de Chavela en  Madrid, nos reunimos el viernes 29 de julio de 2012 a las 15:30 para recibir los premios.

Acto de entrega de premios.

Aspectos teóricos. Conversando sobre los cohetes

Aspecto práctico. Lanzamientos de cohetes

Entrega de premios del Concurso de Cohetes de Agua de la NASA

Hoy el grupo de coheteros del colegio se acercó a las 15:30 a una cita histórica para el Colegio Torrevilano, ya que fueron citados para la entrega de los premios en el I Concurso de Cohetes de Agua, organizado por el Centro de Entrenamiento y Visitantes de la NASA de Madrid, en la población de Robledo de Chavela.

El Colegio Torrevilano ha ganado con dos cohetes en dos categorías distintas.

Les dejamos algunas fotos de este magno evento y próximamente colocaremos un vídeo.

Acto de entrega de premios

Certificado entregado

Lanzamiento de algunos cohetes

Hasta nos hemos podido meter en el interior de un traje espacial, aunque sea de manera ficticia.

Prof. Carlos con sus alumnos ganadores (Julio, Jimmy y Schuberth) probando el sistema de apertura atascado por estar varios días cerrado.

Hemos ganado

Sábado 22 de Junio de 2012

Centro de Entrenamiento y Visitantes (NASA)
I Concurso de Cohetes de Agua
Madrid.

Fueron muchos ensayos en el propio colegio y en nuestro "Caño Vallecas" los sábados y domingos. Dije que lo lograríamos y lo logramos, nos hemos traído el premio para casa, ganó el Torrevilano, de una manera contundente hemos salido ganadores en dos categorías (Plutones y Soles) en el I Concurso de Cohetes de Agua, organizados por el Centro de Entrenamiento y Visitantes de la NASA de Madrid.
Veredicto del Jurado.


"..., estáis invitados el día de la entrega de premios (viernes, 29 de Junio a las 15:30), a lanzar vuestro cohete.
A continuación los cohetes premiados:

Categoría: PLUTONES
Halcón Dorado, Rayo, Jerte I, Sayonara crisis y Saturno VI.

Categoría: APOLOS
Torrevilano.   (Categoría alumnos)

Categoría: SOLES
El Pirulí, Saltarín y Torrevilano II. ( Categoría Adultos)

Muchas gracias a todos los participantes.
Por favor, confirmar vuestra asistencia a la entrega de premios."

Extraído de: https://www.facebook.com/pages/Centro-de-Entrenamiento-y-Visitantes-NASA/203079563067832



Los alumnos ganadores son: Jimmy Cordova, Julio Alarcos, Schubberth Razo todos de 1ºA de la ESO. Gracias a Teo, Ángel, Javier, a la mamá de Julio por su apoyo.



Carlos Ávalos
Ex-prof. del Colegio Torrevilano.

Cohetes: Torrevilano II y Torrevilano I

Ayúdanos a ganar / Help us to win

Necesitamos que votes por nosotros, los chicos  y los profes  del Colegio Torrevilano del "Ensanche de Vallecas" participamos con dos cohetes / We need to vote for us kids and the teachers of the College Torrevilano the "Ensanche de Vallecas" participate with two rockets.

¿cómo lo puedes hacer? / How I can do?

1) Abre tu cuenta de Facebook /Open your Facebook account
2) Pincha el enlace siguiente / Click the link below

Cohete  de profes / Rocket the teacher(picture nº 11)

 VOTA AQUÍ/ VOTE HERE

Cohete de alumnos (foto nº12)    / Rocket the  student (picture nº 12)

VOTA AQUÍ/VOTE HERE

3) Asegúrate que estás en la página  del Centro de Visitantes y Entrenamiento de la NASA en Madrid. / Make sure you are on page Visitor Center and NASA training in Madrid.

4) Simplemente debajo de la foto pincha "me gusta". / Just under the picture click "like".

Recuerda son dos cohetes el nº11 y el nº12
 Remember two rockets with the number # 11 and # 12

Gracias chic@s/ Thanks


Detalles

Grupo de alumnos de 1º ESO entregando los cohetes en Robledo de Chavela. Acompañados por los profesores Francisco Javier y Carlos.

Recientemente hemos creado nuestro nuevo cohete "El Torrevilano II", dicho aparato fue diseñado para participar en el I Concurso de Cohetes de Agua, organizado por el Centro de Entrenamiento y Visitantes de la NASA en Madrid.

Vídeo. Torrevilano II. Sistema de apertura del paracaídas

Una de las diferencias con respecto al anterior es que posee aletas estabilizadoras tradicionales en un número de tres y el novedoso sistema de paracaídas de acción retardada (ver vídeo). Este sistema de apertura de paracaídas fue inspirado del amigo Benjat5.

Previamente habíamos creado el Torrevilano I  para participar en el I Concurso de Cohetes de Agua, organizado por el Centro de Entrenamiento y Visitantes de la NASA en Madrid. Pero este cohete no tenía los 5 cm libre en la boca. En este vídeo mostramos la lanzadera y como funciona. Tanto el Torrevilano I y Torrevilano II funcionan con esta lanzadera.

Vídeo. Torrevilano I. Funcionamiento de la lanzadera.

Planteamiento del problema

En la construcción de un cohete ensamblado con material reciclado, botellas PET de refresco ¿cuáles deberán ser las concentraciones del propergol¹ : agua, aire y presión del sistema, en su interior para obtener un apogeo² igual o superior a los 50 m.?

Teodoro y Carlos, con el cohete Torrevilano I
Con su sistema de lanzamiento

Cohete Torrevilano I

Hipótesis

Si inyectamos una cantidad de aire a través de una bomba de bicicleta a una presión de 4 bares en el interior de una botella PET de refresco de 1,5 litros de capacidad, que previamente contenía el 30% de su volumen con agua, esta funcionará como motor del cohete y es probable que la energía almacenada potencialmente sea liberada en forma violenta, producto de la expansión de los gases y la eyección de los mismos junto al agua, generando una fuerza de acción cohete-aire y otra de reacción aire-cohete permitiendo generar una fuerza de propulsión a chorro o fuerza de empuje, lo suficientemente mayor en módulo y contraria al sentido de la gravedad terrestre para que el cohete alcance un apogeo de al menos 50 m.

Nuestros dos cohetes participantes: A primer plano
el de los chicos y el de segundo plano de los profes.

Objetivo general
Hallar cuantitativamente las cantidades de agua y presión de aire que hay que colocar en el interior de la cámara del cohete construido con material reciclado, botella PET de refresco con una aleta cilíndrica estabilizadora de dirección para obtener por lo mínimo un apogeo de 50 m.

Materiales

Materiales para la construcción del cohete: Dos botellas de refrescos Una caja de cartón Aletas de plástico Pegamento de silicona y cianocrilato Cinta americana, negra y gris Pinturas de aerosoles en tres colores: blanco, negro y fucsia Bandas de goma Un pincho de alumnio Alambre galvanizado Cinta de carrocero Papel. Bolsas de basura Hilo de coser Cordón de cortina Lija Rotuladores

Materiales para la lanzadera: Tubo de PVC Pegamento PVC Tapones Abrazaderas Bridas Tapón macho Tapón hembra Válvula de aire para rueda de turismo Soporte de laboratorio Pinzas para soporte ajustables

Materiales para la caja: 6 cajas de frutas de madera reutilizadas Goma espuma de un colchón descartado Tornillos para madera Cordón

Cohete Torrevilano II

Software utilizados:

OpenShot (editor de vídeos)

Blogger de Google (para el blog de internet)

Gimp (Para editar fotos)

Inkscape (editor de dibujos vectoriales)

Audacity (editor de audio)

Sistema Ubuntu 12,04 LTS (sistema Linux

Herramientas y aparatos

Tijera

Sierra caladora

Tornillo de banco

Impresora de tinta a color

Alicate de pinza
Cámara de vídeo y de fotos.

Construyendo la caja de transporte con madera reutilizada

Teodoro Díaz ha sido la persona que más ha colaborado con el proyecto, siempre dispuesto a ayudar, siempre con una sonrisa.
